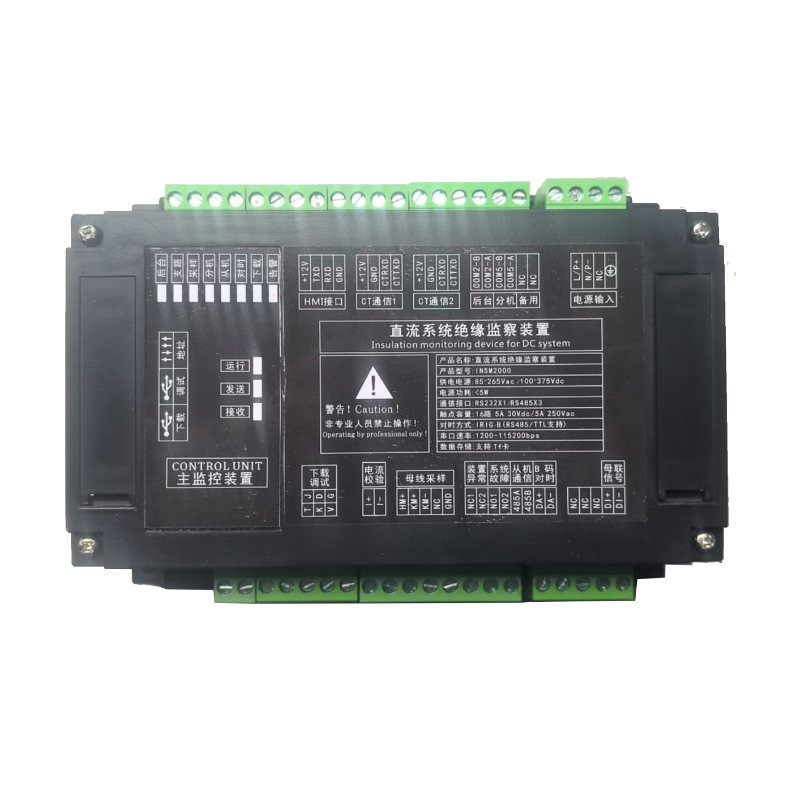

（1）功能特点
① 监测范围：0~10MΩ (可扩展至100MΩ),精度±5%,分辨率≤1kΩ。
② 双母线监测：独立测量正负极对地绝缘电阻。
③ 支持分级报警(预警、告警),阈值可设。
④ 支路巡检：通过切换采样电阻(投负极单边桥防止母线负对地电压升高导致主开关跳闸),定位绝缘故障支路。
⑤ 区分单极接地(正或负极)、双极不平衡接地等故障类型。
⑥ 应适应监测模：平衡桥与非平衡桥切换：根据系统电压波动自动调整测量模式，避免误报。
⑦ 支持主机、分机、从机模式
⑧ 支持主从机配合对系统互联故障进行测试。
⑨ 支持主分机模式适应分屏设计。

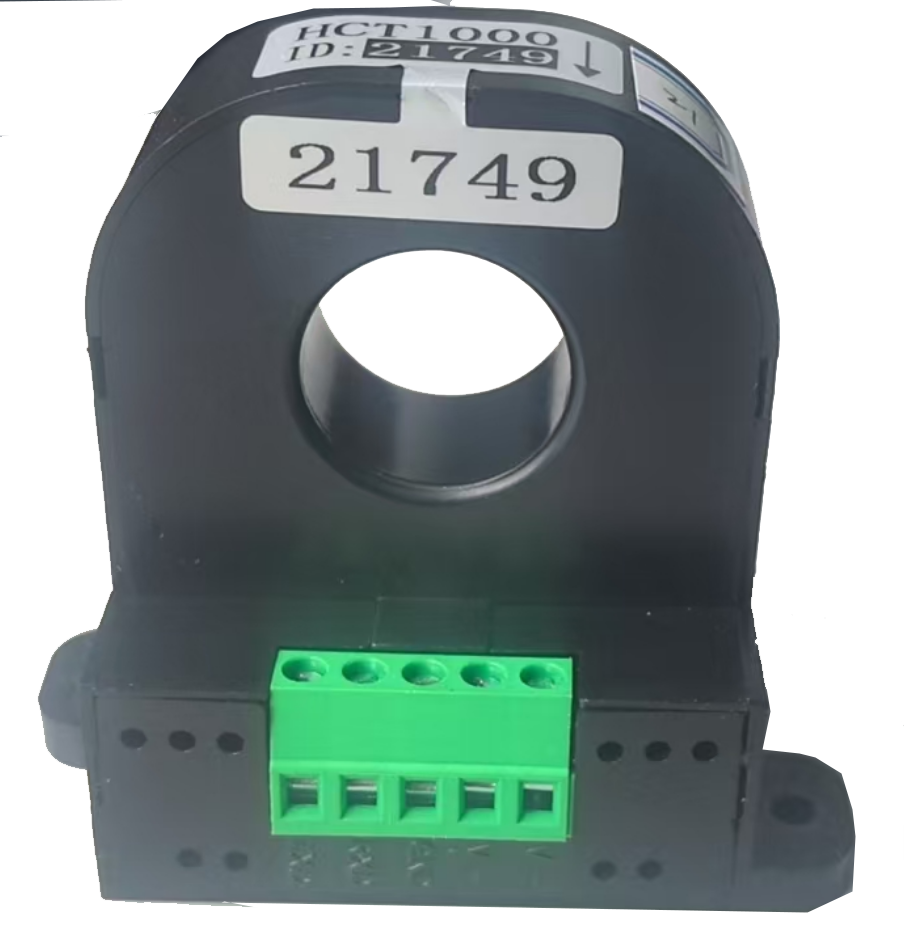

⑩ 支持数字、模拟漏电流传感器的接入。
⑪ 模块化设计，参数可通过U 盘导入。
⑫ 灵活的配置方式：可无缝接入直流监控装置，或配置独立的人机界面。
⑬ 平衡桥电阻的自动切换，自动适应110V/220V 系统。
（2）技术参数
监测参数 | ||
参数项 | 典型值/范围 | 说明 |
绝缘电阻测量范围 | 0.1kΩ~10MΩ | 高阻值范围适用于光伏、储能等高压系统，低阻值范围用于精准报警。 |
测量精度 | ±0.5%(全量程) | 高精度设计(如10k2时误差≤5002),确保漏电预警可靠性。 |
电压监测范围 | DC 24V~1500V | 宽压兼容，覆盖通信基站(48V)、变电站(220V)、光伏(1500V)等系统。 |
分辨率 | ≤1kΩ(绝缘电阻);≤0.1V(母线电压) | 高分辨率支持细微绝缘劣化趋势分析。 |
响应时间 | ≤5s(全系统扫描) | 快速发现绝缘下降，支路定位时间≤30s。 |
故障定位与性能参数 | ||
参数项 | 典型值/范围 | 说明 |
支路定位精度 | ±5%(绝缘电阻) | |
故障类型识别 | 单极接地、双极不平衡接地、容性接地 | |
容性补偿功能 | 支持对地电容≤100μF | |
通信与接口参数 | ||
参数项 | 典型值/范围 | 说明 |
通信接口 | RS485 | 支持Modbus RTU |
报警输出 | 干接点信号(无源触点) | 常开/常闭触点，额定容量250V AC/5A,直接驱动继电器或声光报警器 |
数据存储 | ≥10万条事件记录 | 存储绝缘电阻历史数据、故障事件（带时间戳），支持U盘导出 |
SOE 分辨率 | ≤1ms | 记录故障发生时序，用于多系统联动分析。 |
电气与环境适应性 | ||
参数项 | 典型值/范围 | 说明 |
工作电压 | DC85V~265V | 宽压输入，支持110V/220V直流系统 |
电源功率 | 12V60W | 最大支持720只数字CT供电 |
工作温度 | -40℃~+70℃ | |
安全与可靠性参数 | ||
参数项 | 典型值/范围 | 说明 |
隔离耐压 | ≥2500V AC(输入/输出/通信间) | 抑制浪涌或雷击引起的瞬态过压。 |
浪涌保护 | 8/20μs浪涌电流20kA(IEC 61000-4-5) | 防止接线错误导致设备损坏。 |
自检功能 | 开机自检(桥臂电阻、ADC、通信) | 平均无故障时间，反映设备长期可靠性。 |
